模具用螺丝
点小图放大图

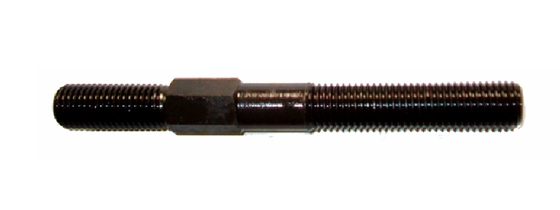

产品名称 : 模具用螺丝
产品型号 : CK-BM

数量 :
附加档 :
CK-Bolt_for_inj._mold_(_of_clamping_fixture).pdf



    产品介紹





        • 用途: 旋在塑料射出模具上匹配其他组件用以固定模具
        • 材质；S45C，表面染黑皮膜处理
        • 热处理硬度：HRC32±5°
        • 产品规格.: 英制 5/8”/3/4”7/8”/1”；公制 M12 /M16/M20/M22/M24

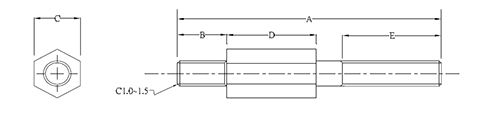

    proimages/clamping_set/BOLT_FOR_INJECTION_MOLD_2.jpg



    Part no. metric size A B C D E
    BMM-74005 M12X1.75 120 30 14 20 55
    BMM-74006 150 75
    BMM-74007 175 90
    BMM-75004 M16X2.0 100 25 17 15 55
    BMM-75005 130 35 20 65
    BMM-75006 155 40 25 80
    BMM-75007 180 90
    BMM-75008 200
    BMM-75010 250
    BMM-76005 M18X2.5 130 35 19 20 65
    BMM-76006 155 25 80
    BMM-76007 180 40 90
    BMM-77004 M20X2.5 100 25 21 15 50
    BMM-77005 130 35 20 65
    BMM-77006 155 40 25 80
    BMM-77007 180 90
    BMM-77008 200 45
    BMM-77010 250
    BMM-77506 M22×2.5 155 40 23 20 80
    BMM-77507 180 90
    BMM-77508 200
    BMM-78006 M24X3.0 155 40 26 25 80
    BMM-78007 185 90
    BMM-78008 200
    BMM-78010 255



    Part no. Inch size A B C D E
    BM-75004 5/8"-11W 100 25 17 15 55
    BM-75005 130 30 20 65
    BM-75006 150 40 25 75
    BM-75007 175 90
    BM-75010 250 50
    BM-76004 3/4"-10W 100 25 19 15 55
    BM-76005 135 35 20 65
    BM-76006 155 25 80
    BM-76007 180 40 90
    BM-76008 200
    BM-76010 250 50
    BM-77006 7/8"-9W 155 40 23 20 80
    BM-77007 180
    BM-77008 200 90
    BM-78007 1"-8W 175 40 26 25 90
    BM-78008 200
    BM-78009 225
    BM-78010 250
