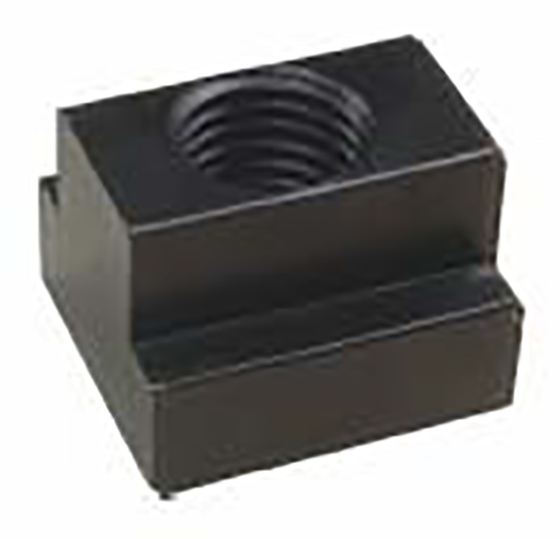

产品名称 : T 型螺帽
产品型号 : CK-TN

数量 :



    产品介紹
    • 用途: 滑入机械T槽工作台面与其他组件匹配用来固定挟持工件
    • 材质;S45C,表面染黑皮膜处理
    • 热处理硬度: HRC32±5°
    • 产品规格.:
      英制 3/8”/1/2”/5/8”/3/4”7/8”/1”;
      公制 M8/ M10/M12 /M14/M16/M18/M20/M24

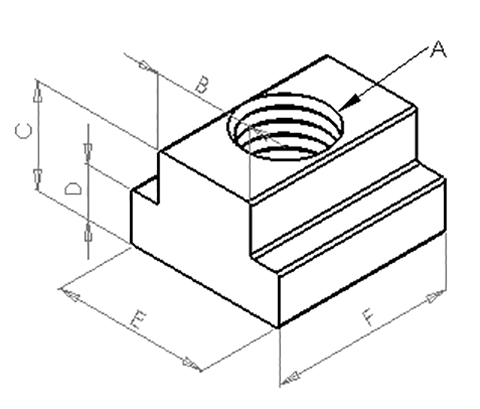

                    proimages/clamping_set/CK-TN_2.jpg



    Order no. A   (Metric ) B C D E F
    TNM-22021 M8X1.25 9.7 12 6 16 22
    TNM-23031A M10X1.5(S) 11.8 14 7 18 22
    TNM-23031B M10X1.5(M) 13.8 16 8 22 28
    TNM-23031C M10X1.5(L) 17.8 20 10.5 28 32
    TNM-24041A M12X1.75(S) 13.8 16 8 22 28
    TNM-24041B M12X1.75(M) 15.5 16 8 25 28
    TNM-24041C M12X1.75(L) 17.5 19 11 28 31
    TNM-24545 M14X2.0 15.5 16 8 25 28
    TNM-25051 M16XX2.0 17.5 19 11 28 31
    TNM-26061 M18X2.5 19.5 24 12 32 38
    TNM-27071 M20X2.5 21.7 28 14 35 38
    TNM-28081 M24X3.0 27.5 36 18 44 49



    Order no. A  (Inch ) B C D E F
    TN-23031A 3/8"-16 10.8 12 5.5 17.5 22
    TN-23031B 11.5 12 6.8 22 22
    TN-23031C 13.8 16 8 22 28
    TN-24041A 1/2"-12 13.8 16 8 22 28
    TN-24041B 15.5 16 8 25 28
    TN-24041C 17.5 19 11 28 31
    TN-24042A 1/2"-13UNC 13.8 16 8 22 28
    TN-24042B 15.5 16 8 25 28
    TN-24042C 17.5 19 11 28 31
    TN-25051A 5/8"-11 17.5 19 11 28 31
    TN-25051B 18.6 19 12 31.8 31
    TN-25051C 20.2 25 14 32 38
    TN-26061A 3/4"-10 20.2 25 14 32 38
    TN-26061B 21.7 28 14 35 38
    TN-26061C 25 25 15.5 40 44.5
    TN-27071A 7/8"-9 25 25 15.5 40 38
    TN-28081A 1"-8 27.5 36 18 44 49
