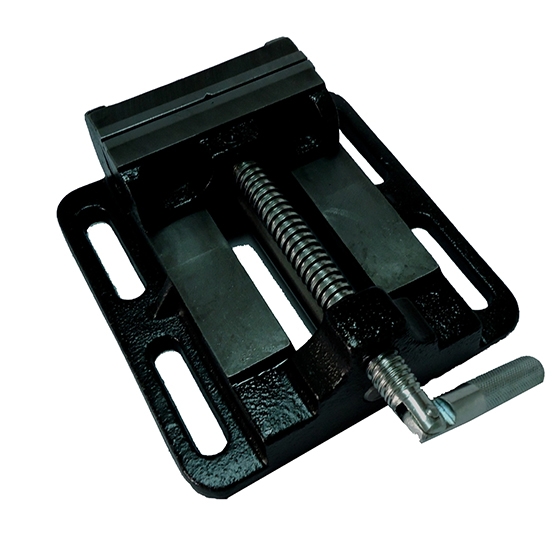

置中滑桿虎鉗
點小圖放大圖 產品名稱 : 置中滑桿虎鉗
產品型號 : GS106A
附加檔 :
產品介紹
產品名稱: 置中滑桿虎鉗
開口尺寸:3”, 4”, 5”, 6”
本體材料: FC15
產品特性:
1. 有滑桿裝置才不會造成在緊密夾持工件時,有虎齒後仰現象產生
2. 前虎齒在水平及垂直方向都各加工V形槽, 以利被夾持工件
不論在水平或垂直面的擺置方向都能被緊密夾持

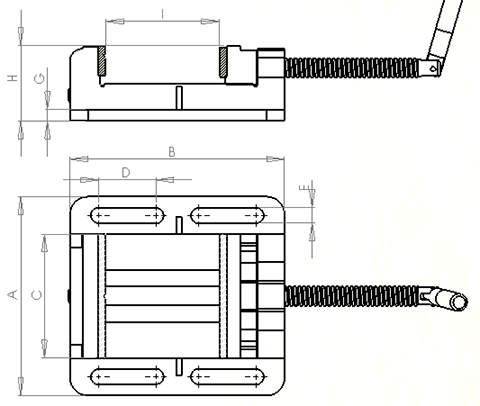

Unit: mm
| Order No. | A | B | C | D | E | F | G | H | I | Weight |
| 106A-3 | 142 | 159 | 82 | 47.5 | 13 | 10 | 57 | 57 | 75 | 2.8 |
| 106A-4 | 167 | 180 | 104 | 48 | 13 | 10 | 62.5 | 62.5 | 91 | 3.6 |
| 106A-5 | 191 | 208 | 128 | 66 | 13 | 11 | 68 | 68 | 110 | 5.2 |
| 106A-6 | 228 | 250 | 153 | 74.5 | 14 | 12 | 79.5 | 79.5 | 140 | 7.5 |
